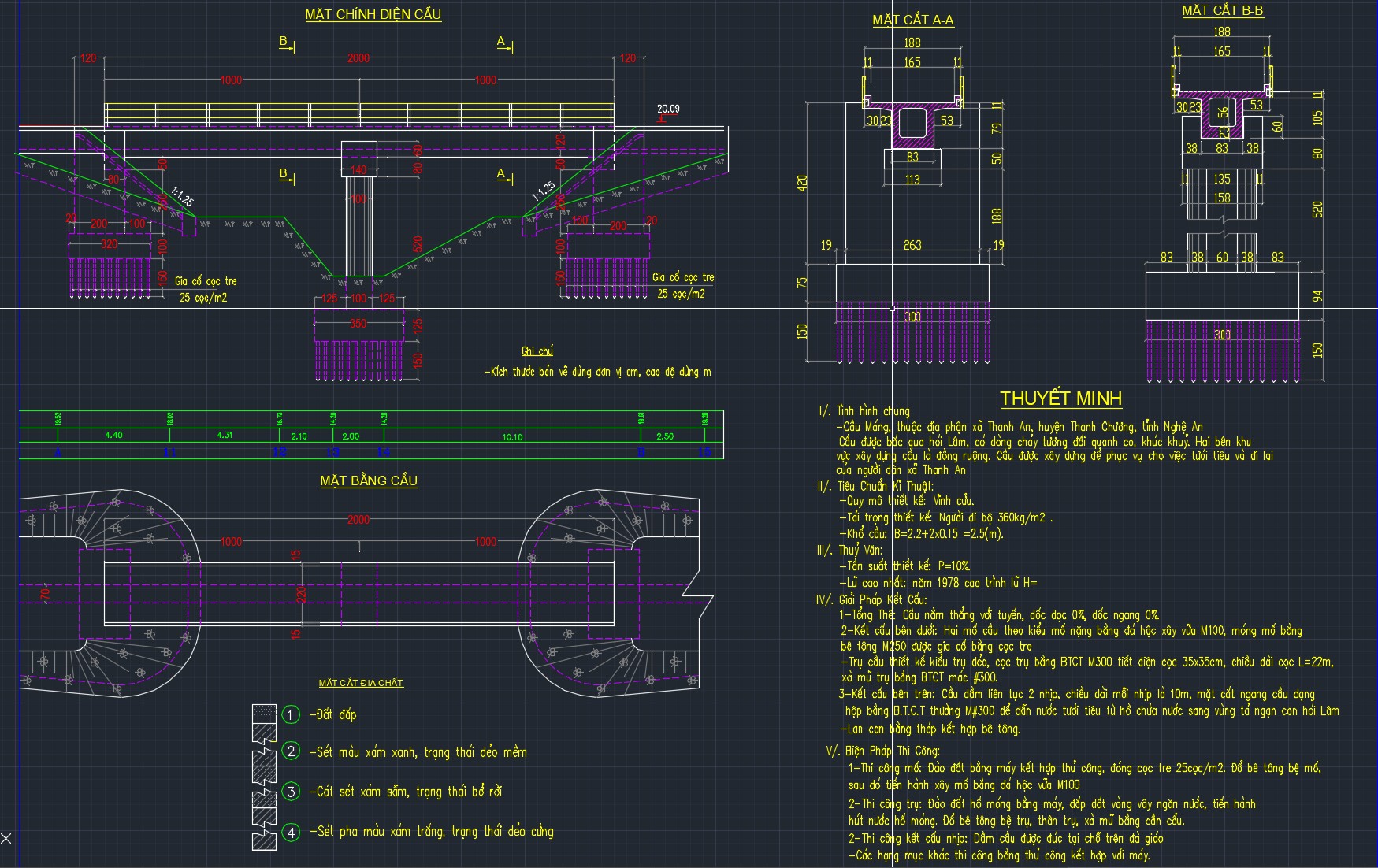

Full Thiết kế cầu dầm thép bảng mặt cầu bê tông:
File Gồm : Thuyết Minh, Bảng Vẽ, Bảng Khối Lượng
Kết cấu phần trên.
– Cầu gồm hai nhịp dài 12m bằng dầm thép hình chữ I 500, mặt cắt ngang cầu gồm 6 dầm chữ I cao 0.5m . Trong đó, có 4 dầm cầu cũ được tận dụng, bổ sung thêm hai dầm hai bên để mở rộng thêm mặt cầu từ 4m ra 5m .
– Lớp phủ mặt cầu gồm 1 lớp : + Lớp bê tông M300 tạo dốc dày 2-6cm
Kết cấu phần dưới :
– Phần hạ bộ cầu cũ còn tốt nên được tận dụng giữ nguyên không thay đổi. Mố cầu kiểu mố chữ U bằng đá hộc xây, xà mũ bằng bê tông mác M250. Trụ cầu kiểu trụ thân cột tựa trên hệ móng nông bằng BTCT mác M300.
(
