Chi tiết File thiết kế cầu
A. Phần chung
1. Quy mô: Cầu vĩnh cửu bằng bê tông cốt thép và bê tông cốt thép dự ứng lực.
2. Tải trọng: Hoạt tải HL93
3. Khổ cầu: Chiều rộng bề rộng mặt cầu giai đoạn 1: B=17.5m
Trong đó:
+ Chiều rộng gờ lan can: 2×0.5=1.0m
+ Chiều rộng phần xe chạy: 16.5m
B. Phương án kết cấu
1. Kết cấu phần trên:

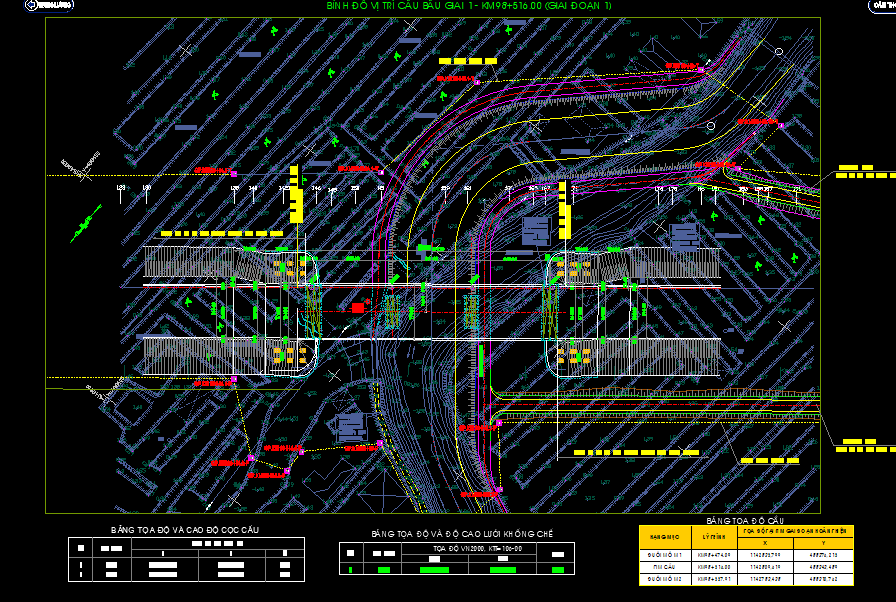

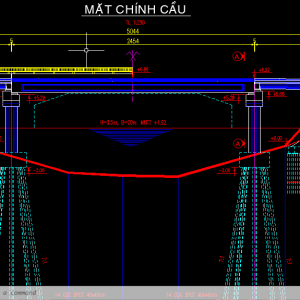

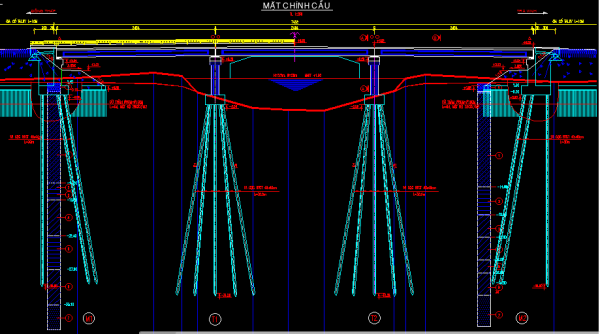

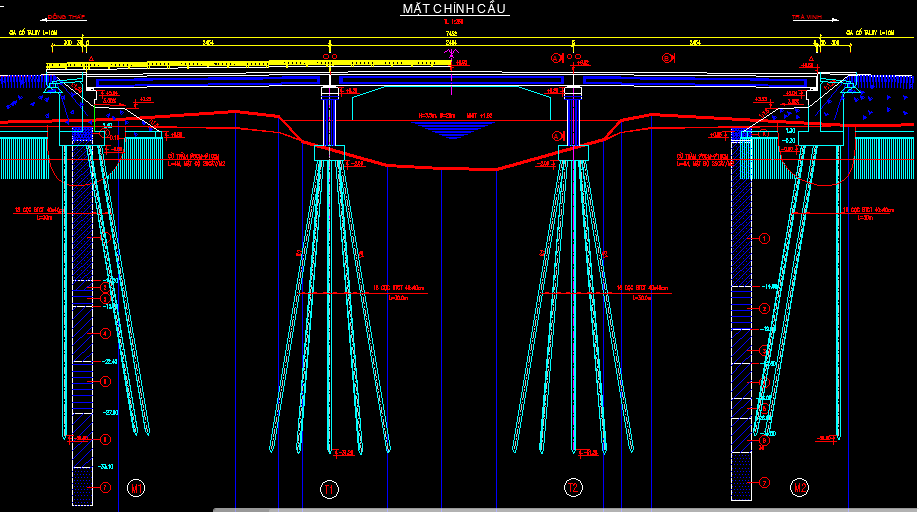

– Trắc dọc cầu: Cầu nằm trên đường cong đứng R=6000m, tiếp nối về phía 2 mố.
– Tổng chiều dài cầu tính đến đuôi mố=83.82m
– Sơ đồ nhịp: (3×24.54)m.

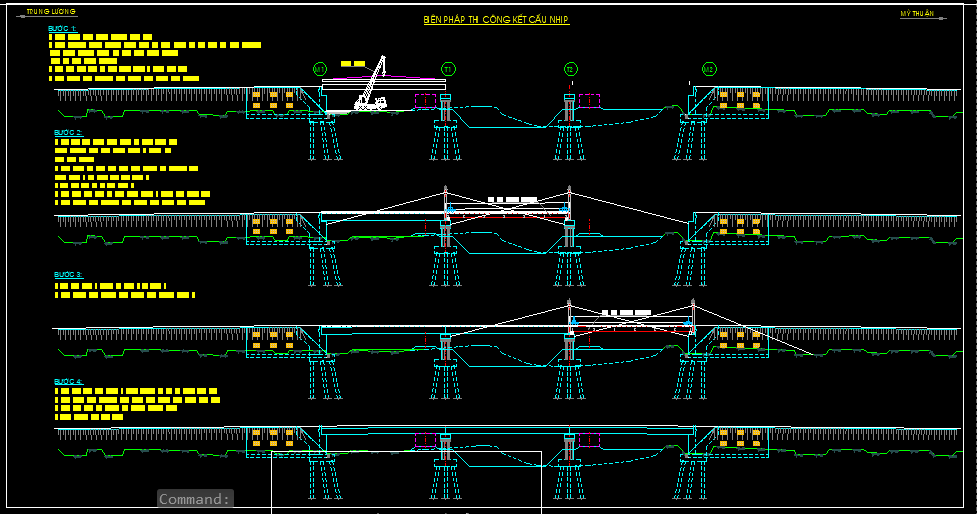

– Kết cấu nhịp :
+ Dùng các nhịp dầm I L= 24.54m
+ Mặt cắt ngang gồm 10 dầm chủ, khoảng cách giữa các dầm 1.75m
– Lớp mặt cầu bê tông asphalt dày 70mm
– Lớp phòng nước dạng dung dịch phun.
– Gối cầu: Sử dụng gối cao su.
– Khe co giãn: Sử dụng khe ray.
2. Kết cấu phần dưới:

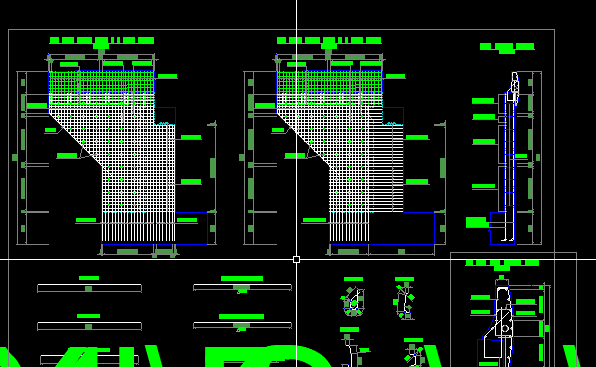

– Kết cấu mố: Mố BTCT
– Móng mố trụ dùng cọc ống dự ứng lực D600.
