Hướng Dẫn Tính Toán kết cấu Kênh mương
Chúng ta sẽ đi sâu vào tính toán kết cấu mương bê tông cốt thép. Đây là một quá trình phức tạp, nhưng tôi sẽ cố gắng trình bày một cách chi tiết và dễ hiểu nhất có thể.
1. Các Bước Tính Toán Kết Cấu Mương Bê Tông Cốt Thép:
- Thu thập số liệu đầu vào:
- Kích thước kênh:
- Chiều rộng đáy mương (b).
- Chiều cao mương (h).
- Độ dốc mái mương (m).
- Chiều dài mương (L).
- Tải trọng:
- Áp lực nước (phụ thuộc vào độ sâu nước trong mương).
- Áp lực đất (phụ thuộc vào loại đất và độ sâu chôn mương).
- Tải trọng giao thông (nếu có).
- Tự trọng của kết cấu mương.
- Vật liệu:
- Cường độ chịu nén của bê tông (f’c).
- Cường độ chịu kéo của cốt thép (fy).
- Mô đun đàn hồi của bê tông (Ec).
- Mô đun đàn hồi của cốt thép (Es).
- Các yếu tố khác:
- Hệ số an toàn.
- Độ dày lớp bê tông bảo vệ cốt thép.
- Các yêu cầu về khe co giãn.
- Kích thước kênh:
- Xác định sơ đồ tính:
- Mương có thể được coi là dầm liên tục hoặc dầm đơn giản tùy thuộc vào chiều dài và cách bố trí các khe co giãn.
- Xác định các vị trí nguy hiểm nhất (thường là giữa nhịp và tại gối).
- Tính toán tải trọng:
- Áp lực nước:
- Tính áp lực thủy tĩnh theo độ sâu nước.
- Có thể có áp lực động nếu dòng chảy nhanh.
- Áp lực đất:
- Sử dụng lý thuyết Rankine hoặc Coulomb để tính áp lực đất chủ động và bị động.
- Xem xét ảnh hưởng của độ ẩm và loại đất.
- Tải trọng giao thông:
- Nếu có xe cộ đi qua, cần tính toán tải trọng bánh xe và phân bố tải trọng.
- Tự trọng:
- Tính toán trọng lượng của các cấu kiện bê tông.
- Áp lực nước:
- Tính toán nội lực:
- Sử dụng các phương pháp phân tích kết cấu (phương pháp phần tử hữu hạn, phương pháp lực, phương pháp chuyển vị) để xác định:
- Mô men uốn (M).
- Lực cắt (V).
- Lực dọc (N).
- Sử dụng các phương pháp phân tích kết cấu (phương pháp phần tử hữu hạn, phương pháp lực, phương pháp chuyển vị) để xác định:
- Thiết kế cốt thép:
- Tính toán cốt thép chịu uốn:
- Xác định diện tích cốt thép cần thiết (As) dựa trên mô men uốn.
- Chọn đường kính và số lượng thanh thép phù hợp.
- Tính toán cốt thép chịu cắt:
- Xác định diện tích cốt thép đai (Av) dựa trên lực cắt.
- Chọn đường kính và khoảng cách cốt thép đai phù hợp.
- Kiểm tra hàm lượng cốt thép:
- Đảm bảo hàm lượng cốt thép nằm trong giới hạn cho phép.
- Bố trí cốt thép:
- Bố trí cốt thép dọc và cốt thép đai theo đúng quy định.
- Đảm bảo khoảng cách giữa các thanh thép đủ để bê tông có thể bao phủ.
- Tính toán cốt thép chịu uốn:
- Kiểm tra:
- Kiểm tra độ bền: Đảm bảo kết cấu đủ khả năng chịu tải.
- Kiểm tra độ võng: Đảm bảo độ võng nằm trong giới hạn cho phép.
- Kiểm tra nứt: Đảm bảo vết nứt không vượt quá giới hạn cho phép.
- Kiểm tra ổn định: Đảm bảo kết cấu không bị trượt hoặc lật.
2. Các Công Thức Cơ Bản:
- Công thức tính áp lực thủy tĩnh: p = γ * h (trong đó γ là trọng lượng riêng của nước, h là độ sâu nước).
- Công thức tính áp lực đất: (sử dụng lý thuyết Rankine hoặc Coulomb).
- Công thức tính mô men uốn: (tùy thuộc vào sơ đồ tính).
- Công thức tính diện tích cốt thép chịu uốn: (dựa trên lý thuyết thiết kế bê tông cốt thép).
- Công thức tính diện tích cốt thép chịu cắt: (dựa trên lý thuyết thiết kế bê tông cốt thép).
3. Lưu Ý Quan Trọng:
- Tiêu chuẩn: Luôn luôn tham khảo các tiêu chuẩn thiết kế bê tông cốt thép hiện hành của Việt Nam (TCVN)
- Phần mềm: Sử dụng các phần mềm tính toán kết cấu chuyên dụng để hỗ trợ quá trình phân tích và thiết kế.
- Kinh nghiệm: Kinh nghiệm của kỹ sư thiết kế đóng vai trò quan trọng trong việc đưa ra các quyết định thiết kế phù hợp.
- Kiểm tra: Quá trình kiểm tra và nghiệm thu sau khi thi công là rất quan trọng để đảm bảo chất lượng công trình.
4. Ví Dụ Minh Họa (Đơn Giản):
Giả sử chúng ta có một đoạn mương bê tông cốt thép hình chữ nhật, chịu tải trọng nước và đất.
- Tính toán tải trọng: Tính áp lực nước và áp lực đất tác dụng lên thành mương.
- Xác định sơ đồ tính: Coi mương là dầm đơn giản.
- Tính toán nội lực: Tính mô men uốn và lực cắt lớn nhất.
- Thiết kế cốt thép: Tính diện tích cốt thép cần thiết và chọn thép phù hợp.
- Kiểm tra: Kiểm tra độ bền, độ võng và nứt.

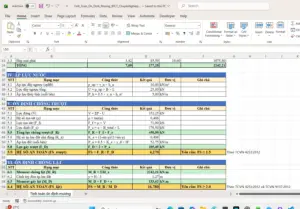

Bảng tính có thể phù hợp:
Bảng tính excel Rãnh Hở BTCT theo TCVN 11823-2017 (mới nhất,chuẩn nhất)
