File excel Mẫu Tính toán tải trọng gió tác dụng lên trụ Panel Quảng cáo theo TCVN 2737:2023
- 🔵 INPUTS (Nhập liệu): Chỉ cần thao tác tại ô màu vàng. Nhập kích thước, thiết lập Vùng gió (I÷V) & Dạng địa hình (A/B/C) thông qua Menu Dropdown thông minh (Data Validation).
- 🔷 W0_kz (Bảng tra cơ sở): Tự động nội suy áp lực gió cơ sở $W_0$ và tính hệ số cao độ $k(z)$ cho từng phân đoạn theo phương trình phi tuyến.
- 🟢 C_Gf (Hệ số khí động): Tự động phân tích Hệ số khí động ($c$) cho mặt pano phẳng và thân trụ tháp, tự động tính Toán hệ số hiệu ứng giật ($G_f$).

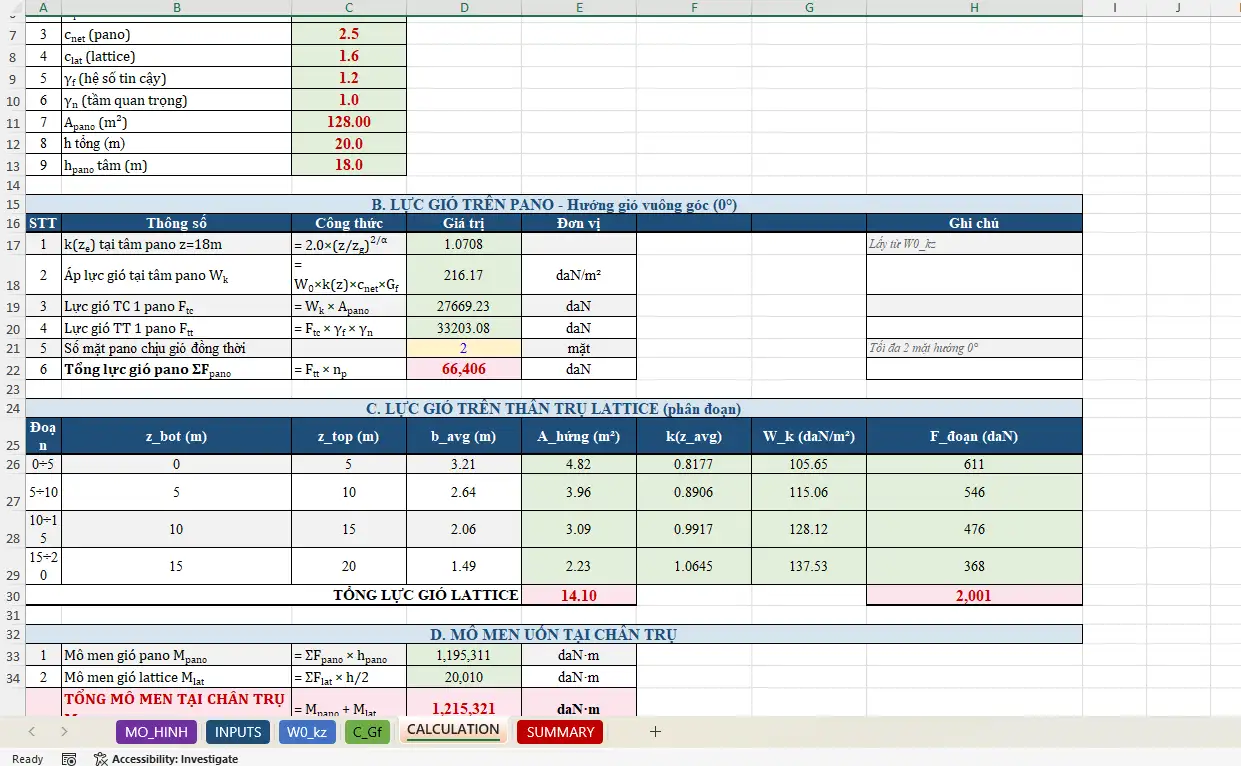

- 🟠 CALCULATION: Bảng tính core (cốt lõi), bóc tách chi tiết lực gió lên mặt pano và từng phân đoạn (5m) của trụ thép lattice. Tổng hợp Moment uốn / Lực cắt tại chân trụ.

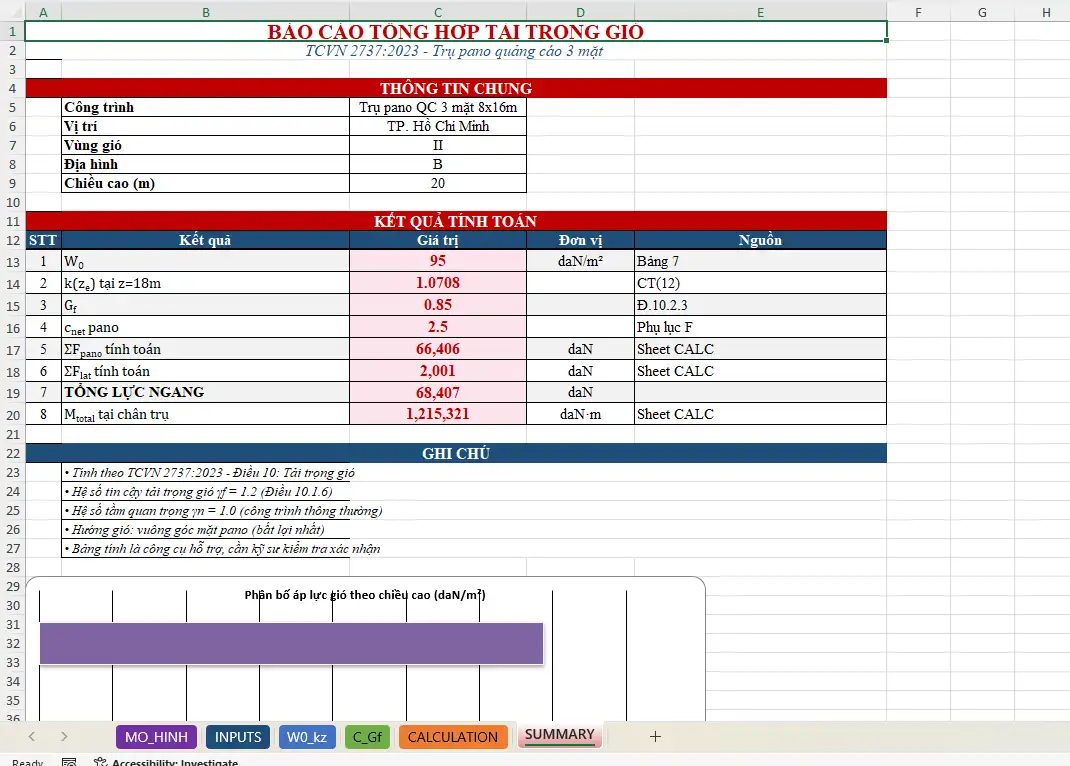

- 🔴 SUMMARY: Báo cáo tổng hợp rút gọn kèm
