File Excel tính toán thiết kế mương hở theo:

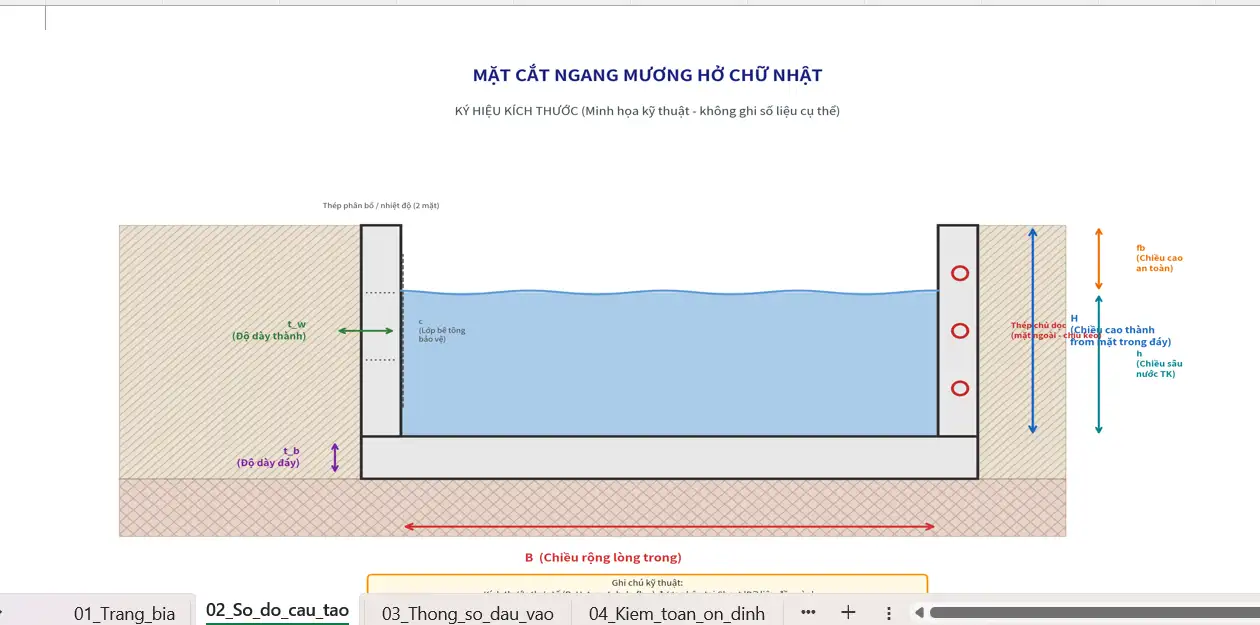

1. Mương hở chữ nhật đúc tại chỗ, bê tông cốt thép, monolithic (đáy + 2 thành bên). Không có nắp đậy.
2. Mô hình tính: Dải 1m dài. Thành bên = cantilever tường chắn (cố định tại giao với đáy). Đáy = sàn trên nền đất.
3. Tải trọng chính: Tự trọng BT + Áp lực nước ngang (tam giác) + Áp lực đất ngoài (tam giác + phân bố) + Surcharge bảo trì.

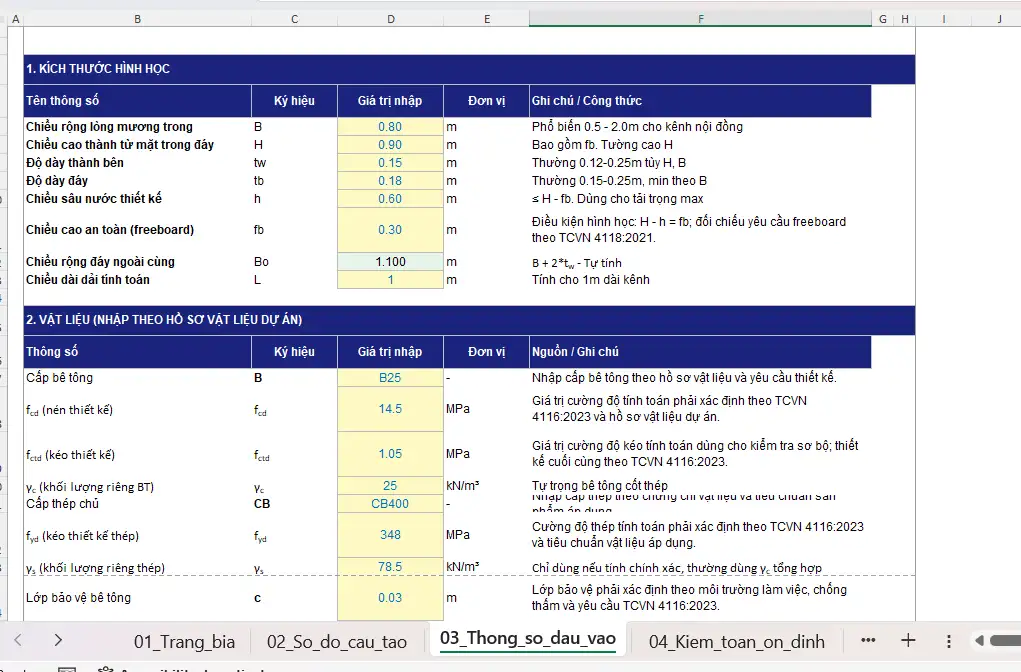

4. Tổ hợp tải trọng bất lợi theo QCVN 04-05:2022 (nước n=1.0, đất n=1.2/0.8, tự trọng n=1.05/0.95). Sử dụng tổ hợp max cho moment & lực.
5. Vật liệu đang sử dụng trong bảng tính: Bê tông B25, thép CB400, lớp bảo vệ c = 30 mm. Phải hiệu chỉnh theo hồ sơ vật liệu và môi trường làm việc thực tế.

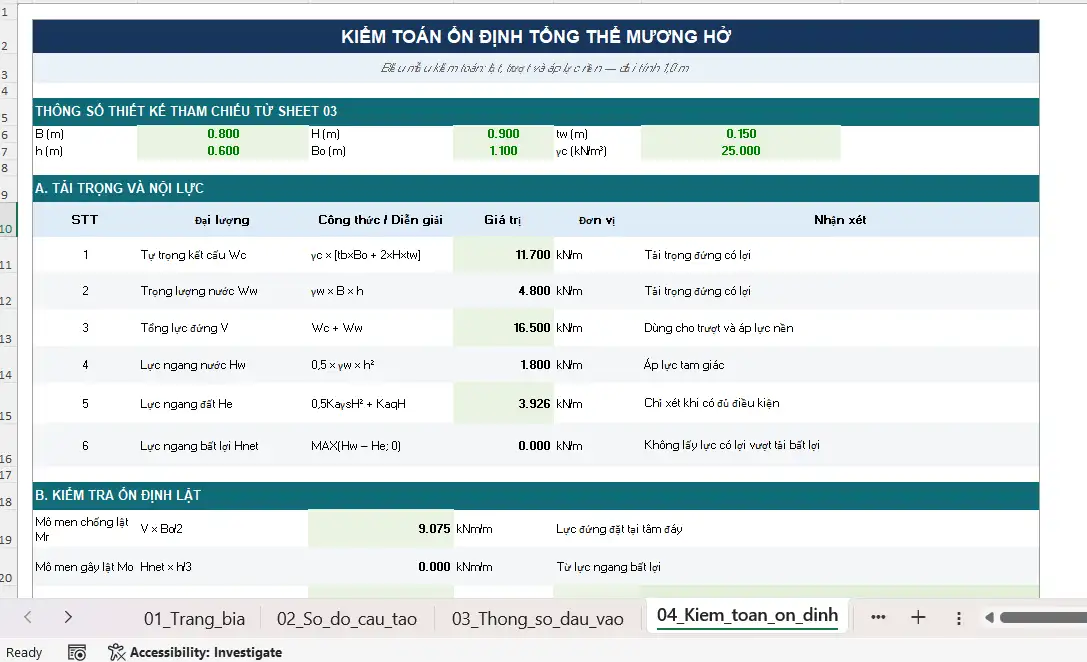

6. Kiểm tra ổn định tổng thể (lật, trượt, áp lực đáy) + Thiết kế cốt thép thành bên (uốn + cắt) + Kiểm tra đáy (min rebar, độ dày).
7. KHÔNG bao gồm: Tính toán thủy lực kênh (Manning), thấm, ổn định tổng thể công trình lớn, móng sâu, động đất, lún không đều chi tiết.
8. Bảng tính phục vụ kiểm tra sơ bộ và hỗ trợ thiết kế; không thay thế hồ sơ thiết kế, thẩm tra và phê duyệt theo quy định.
