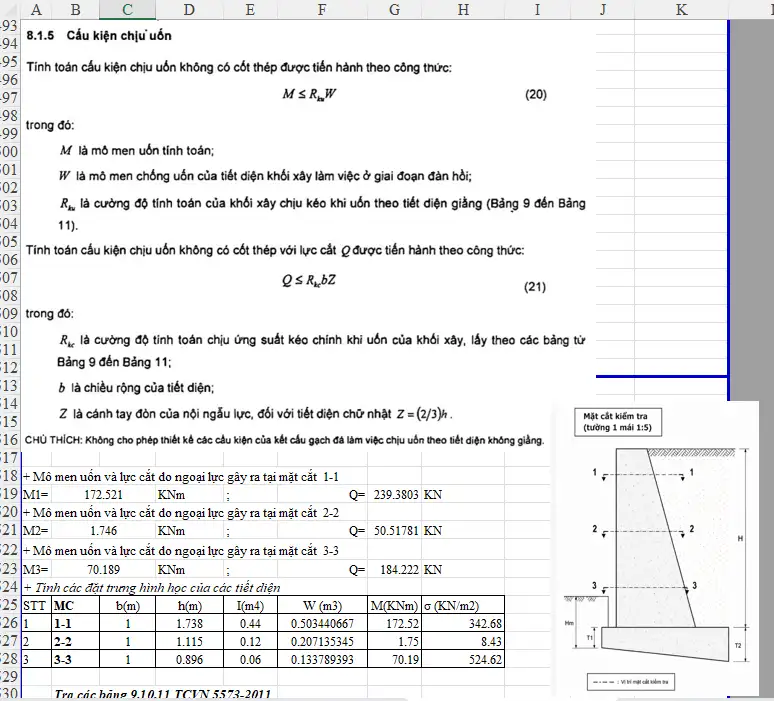

File bảng tính được xây dựng phục vụ tính toán, kiểm tra và audit tường chắn trọng lực 1 mái nghiêng, ( mặt trước đứng – mặt sau nghiêng.)
Bảng tính cho phép nhập và kiểm soát các thông số hình học chính của tường như chiều cao thân tường, bề rộng đỉnh, bề rộng chân tường, bề rộng móng, chiều dày móng, chiều sâu chôn móng, mái đất đắp phía sau tường, cùng các chỉ tiêu cơ lý của vật liệu và đất nền.
Các nội dung chính gồm:
- Xác định hình học tường chắn 1 mái nghiêng.
- Tính trọng lượng bản thân tường và móng.
- Xác định trọng tâm và vị trí hợp lực.
- Tính áp lực đất chủ động và ảnh hưởng của hoạt tải.
- Tổng hợp tải trọng theo các trạng thái giới hạn.
- Kiểm tra độ lệch tâm của hợp lực.
- Kiểm toán ổn định trượt và lật.
- Kiểm tra sức chịu tải của nền.
- Kiểm tra độ lún và các điều kiện địa kỹ thuật liên quan.
- Audit dữ liệu đầu vào và logic tính toán để phát hiện các ô tham chiếu sai hoặc công thức cần rà soát.

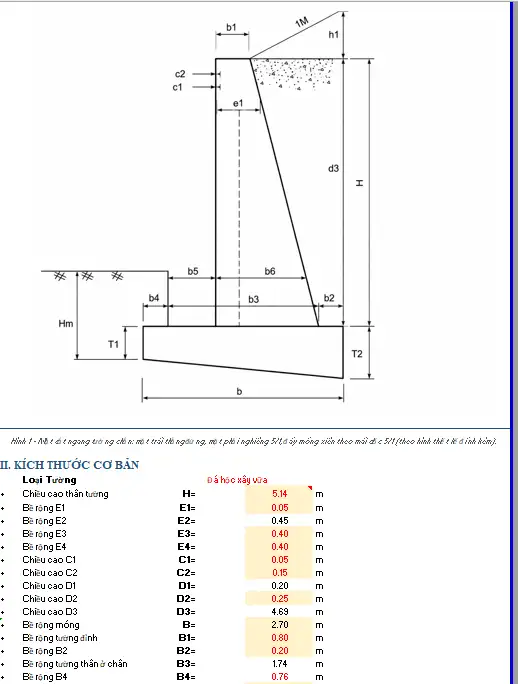

Một điểm được cập nhật trong phiên bản này là hệ thống hình minh họa kỹ thuật được xây dựng lại phù hợp với tường 1 mái nghiêng. Các sơ đồ thể hiện rõ mặt trước đứng, mặt sau nghiêng, móng có đáy nghiêng theo cấu tạo của bài toán và các vị trí mặt cắt kiểm tra 1-1, 2-2, 3-3. Nhờ đó người sử dụng có thể đối chiếu trực tiếp giữa hình học thực tế và các thông số đang được dùng trong bảng tính.
Bảng tính cũng có thể sử dụng một bộ input demo để kiểm thử nhanh logic hình học trước khi thay bằng số liệu chính thức của dự án. Các kết quả demo chỉ phục vụ kiểm tra vận hành của file, không được xem là kết quả thiết kế cuối cùng.
File phù hợp sử dụng cho kỹ sư thiết kế, tư vấn kiểm tra và đơn vị audit hồ sơ trong quá trình rà soát phương án tường chắn. Trước khi phát hành thiết kế chính thức, các thông số địa chất, tổ hợp tải trọng và điều kiện kiểm toán cần được cập nhật theo hồ sơ dự án, đồng thời đối chiếu chính xác với các điều khoản áp dụng của TCVN 11823 và các tiêu chuẩn liên quan.
