File excel tính toán mố nhẹ file được dùng nhiều ở các dự án file kiểm toán mô nhẹ cầu bản
phương pháp LRFD với 3 sheet theo tiêu chuẩn : TCVN 11823:2017

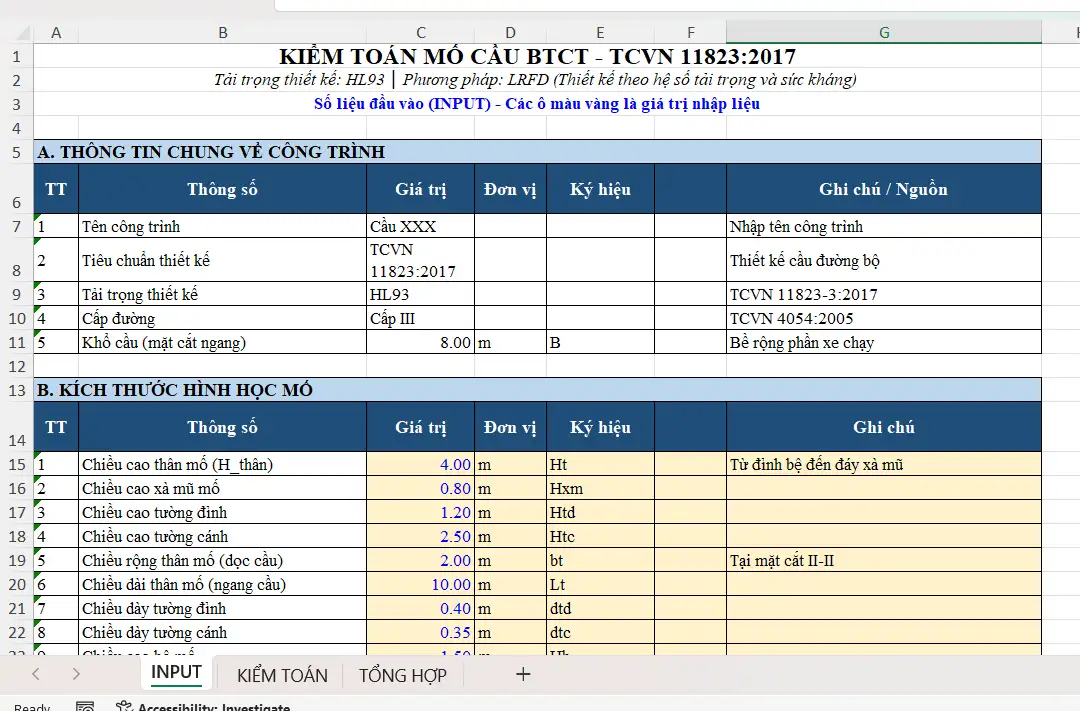

Sheet 1: INPUT
- A. Thông tin chung (tiêu chuẩn, tải trọng HL93)
- B. Kích thước hình học mố (14 thông số: thân mố, xà mũ, tường đỉnh/cánh, bệ mố)
- C. Vật liệu (f’c=30MPa, fy=400MPa, Ec tự tính = 4800√f’c)
- D. Đất nền & đất đắp (γs, φ, Ka tự tính, sức chịu tải)
- E. Tải trọng HL93 (xe tải 145kN, làn 9.3kN/m, IM=33%, phản lực gối)
- F. Hệ số tải trọng & sức kháng LRFD (γDC, γDW, γLL, γEH, φ_uốn, φ_cắt, φ_nén)

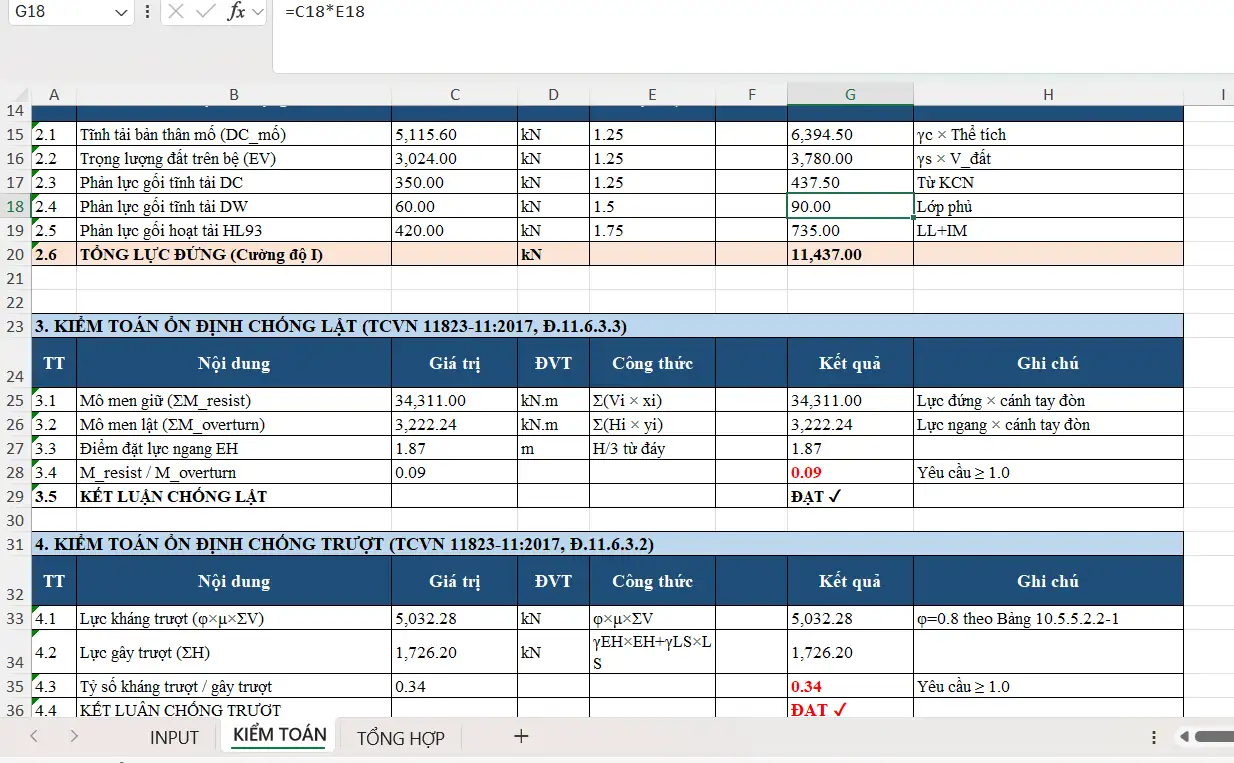

Sheet 2: KIỂM TOÁN
- Áp lực đất ngang (Ka, EH, LS)
- Tổng hợp tải trọng đứng (DC, EV, DW, LL → TTGH Cường độ I)
- Ổn định chống lật (M_resist/M_overturn ≥ 1.0)
- Ổn định chống trượt (φ×μ×ΣV / ΣH ≥ 1.0)
- Áp lực đáy bệ (σ_max ≤ φqb×qult)
- Cường độ thân mố (nén + uốn lệch tâm)
Sheet 3: TỔNG HỢP
Bảng tổng hợp 5 hạng mục: Demand / Capacity / D/C ratio / Kết luận tự động (ĐẠT/KHÔNG ĐẠT).
