Tính Toán Liên Kết Hàng Thép Chữ L TCVN 5575:2024

⚡ Cập nhật Tiêu chuẩn mới nhất TCVN 5575:2024: Thay thế hoàn toàn tiêu chuẩn cũ TCVN 5575:2012; cập nhật công thức xác định cường độ tính toán kim loại hàn ($f_{wf}$) và biên nóng chảy ($f_{wz} = 0{,}45 \cdot f_{u,\min}$).

⚙️ Tự động hóa dữ liệu đầu vào:

• Thư viện thép góc đều cạnh L từ L40x4 đến L200x20 theo TCVN 7571-1:2019: Chọn ký hiệu là tự động tra kích thước cánh $b$, bề dày $t$, diện tích $A$, tọa độ trọng tâm $y_0$.

• Bảng tra cơ lý tính thép cập nhật theo TCVN 9986-2:2013: Hỗ trợ các mác thép mới phổ biến hiện nay (S235, S275, S355) và mác tương thích hồ sơ cũ (CCT34).

📐 Mô hình tính toán chính xác bản chất làm việc:

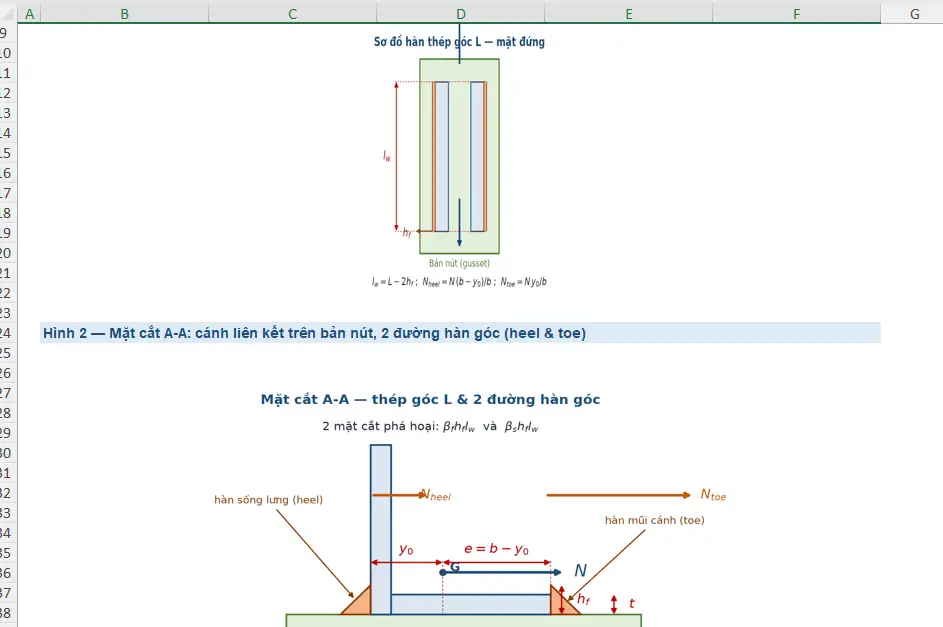

• Tự động tính hệ số phân bố lực theo độ lệch tâm trọng tâm: $k_{heel} = (b - y_0)/b$ và $k_{toe} = y_0/b$.

• Tự động trừ 2 đầu đường hàn để tính chiều dài hiệu dụng: $l_w = L - 2h_f$.

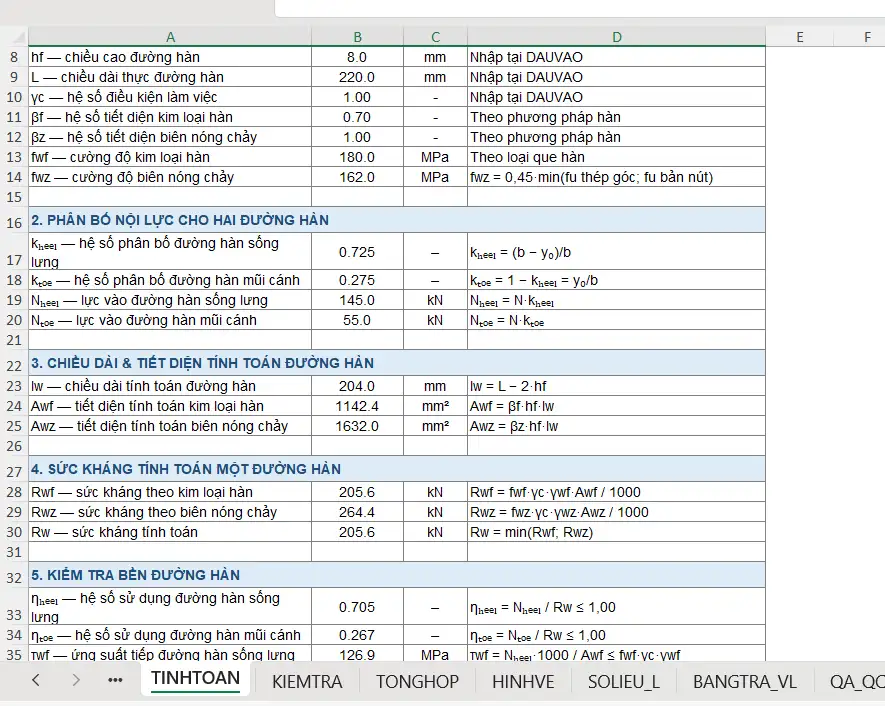

• Kiểm tra sức kháng đồng thời theo kim loại hàn ($R_{wf}$) và biên nóng chảy ($R_{wz}$), lấy giá trị bất lợi nhất ($R_w = \min$).

🛡️ Kiểm soát toàn diện 12 điều kiện cấu tạo & an toàn:

• Bền đường hàn sống lưng & mũi cánh ($\eta_{heel}, \eta_{toe} \le 1{,}0$).

• Ứng suất tiếp kim loại hàn $\tau_{wf}$.

• Chiều cao đường hàn min/max: $h_f \ge h_{f,\min}$; $h_f \le 1{,}2 \cdot t_{\min}$ (và $\le 0{,}9t$ mép lượn cong).

• Chiều dài tính toán: $l_w \ge 4h_f$, $l_w \ge 40\text{ mm}$, $l_w \le 85\beta_f h_f$.

• Cảnh báo giới hạn chiều dày vật liệu và trạng thái làm việc Kéo/Nén.

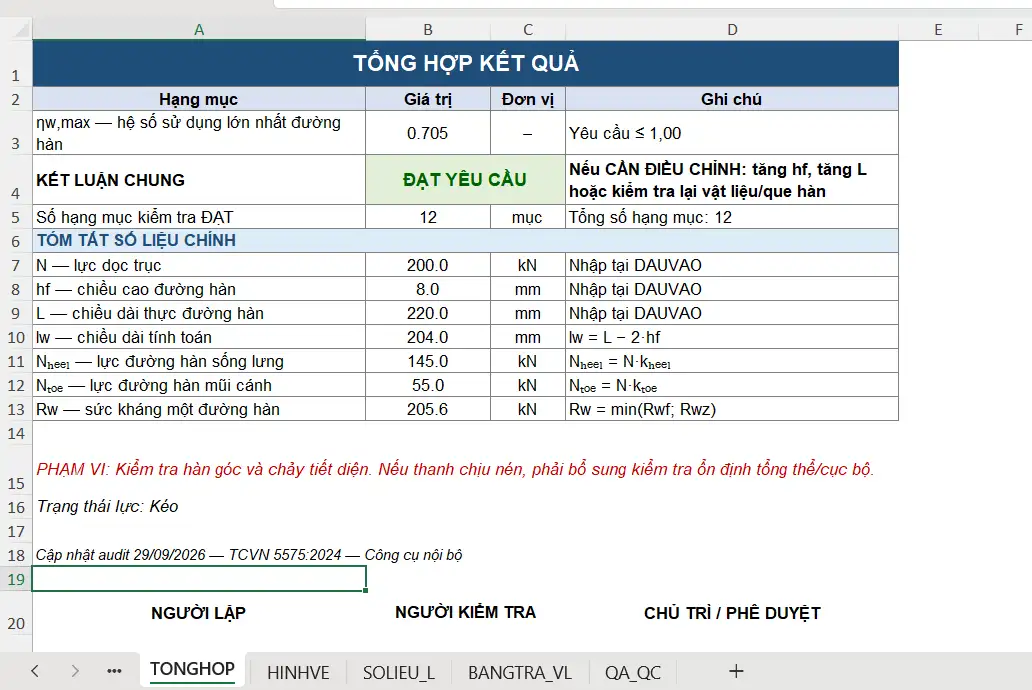

🔍 Tích hợp Sheet QA/QC độc lập (16 tiêu chí): Tính năng đặc biệt kiểm tra tự động sai số cân bằng lực ($\le 10^{-9}$), tính nhất quán đơn vị và điều kiện biên, đảm bảo hồ sơ thiết kế 100% không có lỗi công thức.
